Установки прокола грунта

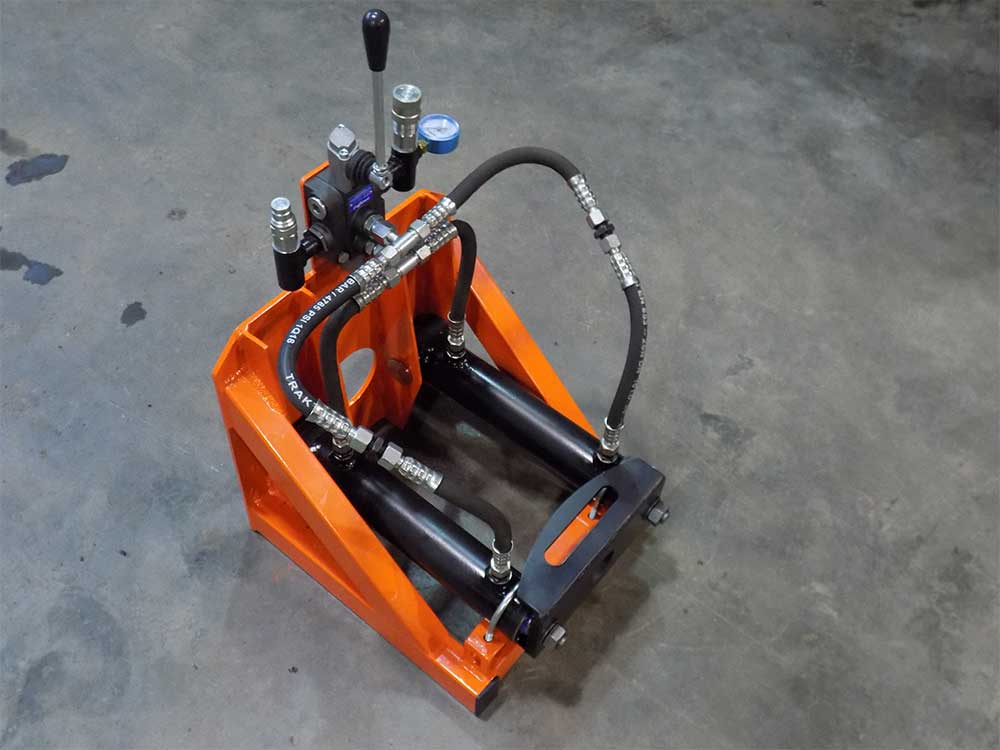

Изображения Установка прокола грунта Atom HM 161
В основном используется для проколов до 50 метров.
199000 руб
  • Усилие протяжки: 16 тонн
  • Ход гидроцилиндров: 300 мм
  • Габариты: 500х440х400
  • Масса: 50 кг
Изображения Установка прокола грунта Atom HM 271
В основном используется для проколов до 30 метров.
  • Усилие протяжки: 20 тонн
  • Ход гидроцилиндров: 220 мм
  • Габариты: 800х500х400
  • Масса: 90 кг
Изображения Установка прокола грунта Atom HM 371
В основном используется для проколов до 50 метров.
  • Усилие протяжки: 32 тонны
  • Ход гидроцилиндров: 320 мм
  • Габариты: 640х510х770
  • Масса: 110 кг
Изображения Установка прокола грунта Atom HM 281
Профессиональная серия. Используется для вращения колонны с помощью гидравлического вращателя.
  • Усилие протяжки: 20 тонн
  • Ход гидроцилиндров: 220 мм
  • Габариты: 822х478х400
  • Масса: 190 кг
Изображения Установка прокола грунта Atom HM 381
Профессиональная серия. Используется для вращения колонны с помощью гидравлического вращателя
  • Усилие протяжки: 30 тонн
  • Ход гидроцилиндров: 220 мм
  • Габариты: 822х478х400
  • Масса: 210 кг
Изображения Установка прокола грунта Atom HM 282
Динамическая машина прокола грунта. (с гидравлическим вращателем и увеличенным ходом гидроцилиндров)
  • Усилие протяжки: 20 тонн
  • Ход гидроцилиндров: от 310 до 600 мм
  • Габариты: 1800х500х400
  • Масса: 230 кг
Изображения Установка прокола грунта Atom HM 382
Динамическая машина прокола грунта. (с гидравлическим вращателем и увеличенным ходом гидроцилиндров)
  • Усилие протяжки: 32 тонн
  • Ход гидроцилиндров: от 310 до 600 мм (по согласованию)
  • Габариты: 1800х500х400
  • Масса: 260 кг

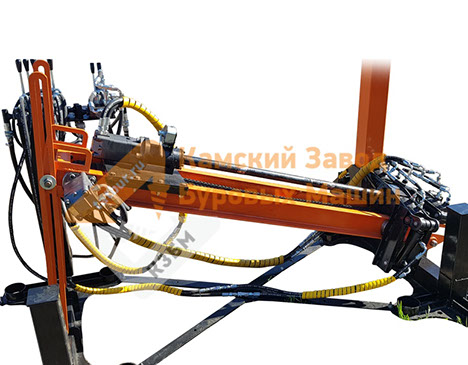

Изображения Установка прокола грунта Atom HM 771
Установка горизонтального бурения с использованием промывки.
600000 руб
  • Усилие тяги: 5 тонн
  • Ход каретки: 1155 мм
  • Габариты: 2000х1200х600
  • Масса: 350 кг

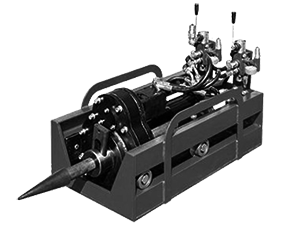

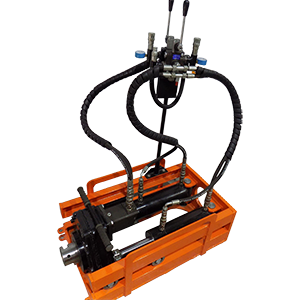

Установка ATOM HM 381 Другая установка
Надежные гидроцилиндры собственного производства, рассчитанные на давление 300 бар и эксплуатацию в тяжелых условиях
Гидроцилиндры от сельхозтехники с максимальным давлением 160 бар
Гидромотор с высоким моментом вращения на давление до 200 бар, рассчитанный на высокие радиальные нагрузки, отсутсвие дренажной линии (Болгария).
Гидромотор российского производства, либо контрафактный с низким крутящим моментом. Использование дренажной линии - показатель низкой производительности
Вращатель с большей редукцией - как следствие выше крутящий момент. Воспринимает осевое усилие до 50 тонн за счёт подшипников с большей нагрузочной способностью. Разъединение с гидроцилиндрами в течение 1-ой минуты и не требует его разборки. Имеются удобные ручки для перемещения.
Низкая редукция. Низкий крутящий момент. Подшипники с низкой несущей способностью. Для демонтажа вращетеля необходимо снять переднюю крышку, что в полевых условиях обеспечит попадание грязи.
Разборная конструкция (самый тяжелый элемент 88 кг). Сборка и разборка выполняется силами двух человек и занимает около 15 минут
Конструкция неразборная. Монтаж установки в приямок озможен только с помощью спецтехники
Пульт управления легко и быстро демонтируется с установки при помощи быстроразъемных соединений и не имеет жесткого соединения с основанием. Имеет возможность поворота в удобную для оператора сторону.
Отсутствие как такового пульта. Гидрораспределители не съемные, расположены в зоне риска повреждения
Быстроразъемные соединения по стандарту FIRG рассчитаны на давление до 300 бар, исключено попадание песка, грязи внутрь гидравлики, не требуется защитных колпачков, быстро приходящих в негодность
Быстроразъемные соединения по стандарту ISO-A не исключают попадания грязи в гидрвлику. Требуются защитные колпачки, которые постоянно теряются
Установка ATOM HM 381 Другая установка

Оборудование для прокола грунта

Для ведения коммуникаций на свободных от строительных объектов территориях роют траншею, прокладывают трубы, затем траншею засыпают. Этот способ самый простой, но длительный и не всегда возможный. Под дорогой и в условиях плотной застройки такой вариант неприемлем. В подобной ситуации применяют установку прокола грунта. При помощи современной спецтехники трубы прокладывают без нарушения наземных конструкций. Бестраншейный способ – это горизонтальное бурение грунта, в процессе которого происходит уплотнение почвы.

Особенности технологии

Малогабаритное буровое оборудование используют для устроения подземного водопровода, подведения магистрального газа, силовых и телефонных кабелей, других инженерных систем. Технологию применяют даже под водой, когда коммуникации нужно вести через водоем.

Установка прокола грунта воздействует на почву статической нагрузкой без вращения или с вращающей силой. Выбор оборудования для ГНБ осуществляется с учетом характеристик грунта и длины магистрали. На некоторых почвах прокол требует промывки буровым раствором, тогда и задействуется установка Atom HM 771.

Преимущества бурения методом прокола грунта:

  • экономия средства за счет сокращения земляных работ;
  • нет необходимости перекрывать дорожный поток;
  • прокол занимает минимум времени;
  • данная технология позволяет сохранять культурные и промышленные объекты;
  • ниже цена, чем у больших буровых машин.

Еще одним существенным преимуществом использования мини ГНБ установок является отсутствие необходимости в подъеме грунта.

Возможности нашего оборудования

Малогабаритная установка прокола грунта воздействует на него усилием от 14 тонн до 42 тонн с расширением канала до 35 см. Длина протяжки может достигать 350 метров. Буровые штанги статическим или вращательным движением вдавливают в почву буровую головку. Контролировать прохождение бурового инструмента помогает локатор.

После первого бурения, через пилотную скважину пускают расширитель с одной трубой или пучком. Нужный диаметр скважины достигается за несколько проходов расширителя. Горизонтальное бурение при помощи установок прокола осуществляется без использования бентонита и обсадных труб. Длина стартовых и приемных котлованов при этом составляет не более 3-х метров. Также есть возможность работы из метрового колодца, что является существенным преимуществом перед большими ГНБ установками.

Проколы длиной до 150 метров осуществляются с использованием стальных футляров, которые забиваются в почву пневмоударной техникой. Грунт попадает внутрь футляра, после чего удаляется из полости сжатым воздухом или гидродинамической промывкой. Такая технология актуальна для широких скважин и для сыпучих грунтов, где стальной футляр выполняет функцию обсадной трубы. В частности метод хорош для обустройства самотечной канализации.
